Maîtrise d'ouvrage : Ville de PARIS - Patrimoine et Architecture
Maîtres d'oeuvre : MaP3 bureau d'etudes mandataire - AEI architecte - ON concepteur Lumiere - CEITECH etudes electricite
Entreprise : SIRC (Structure metallique et bois - entreprise generale)

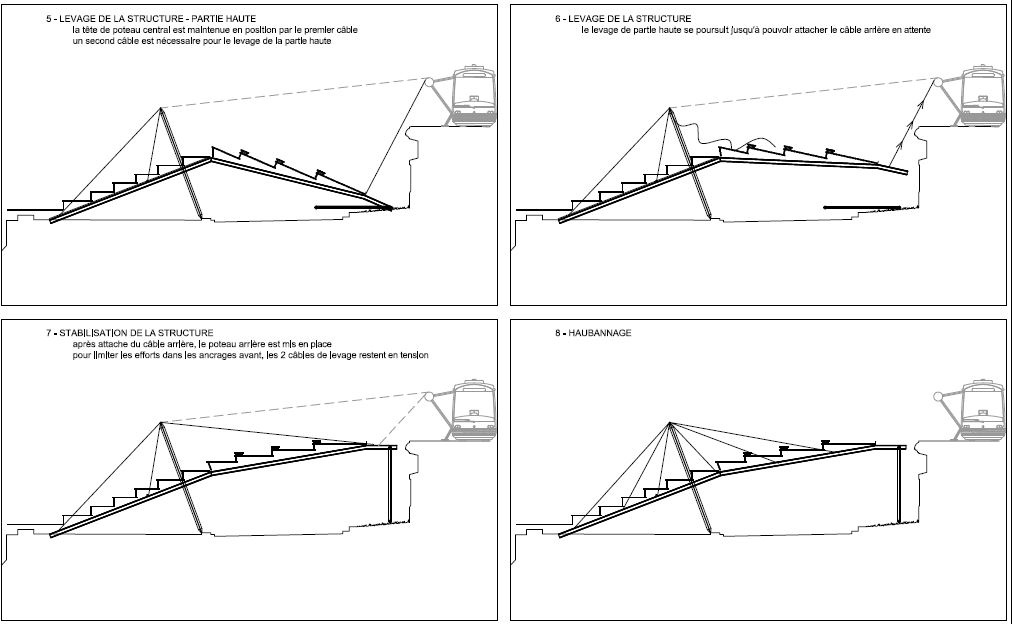

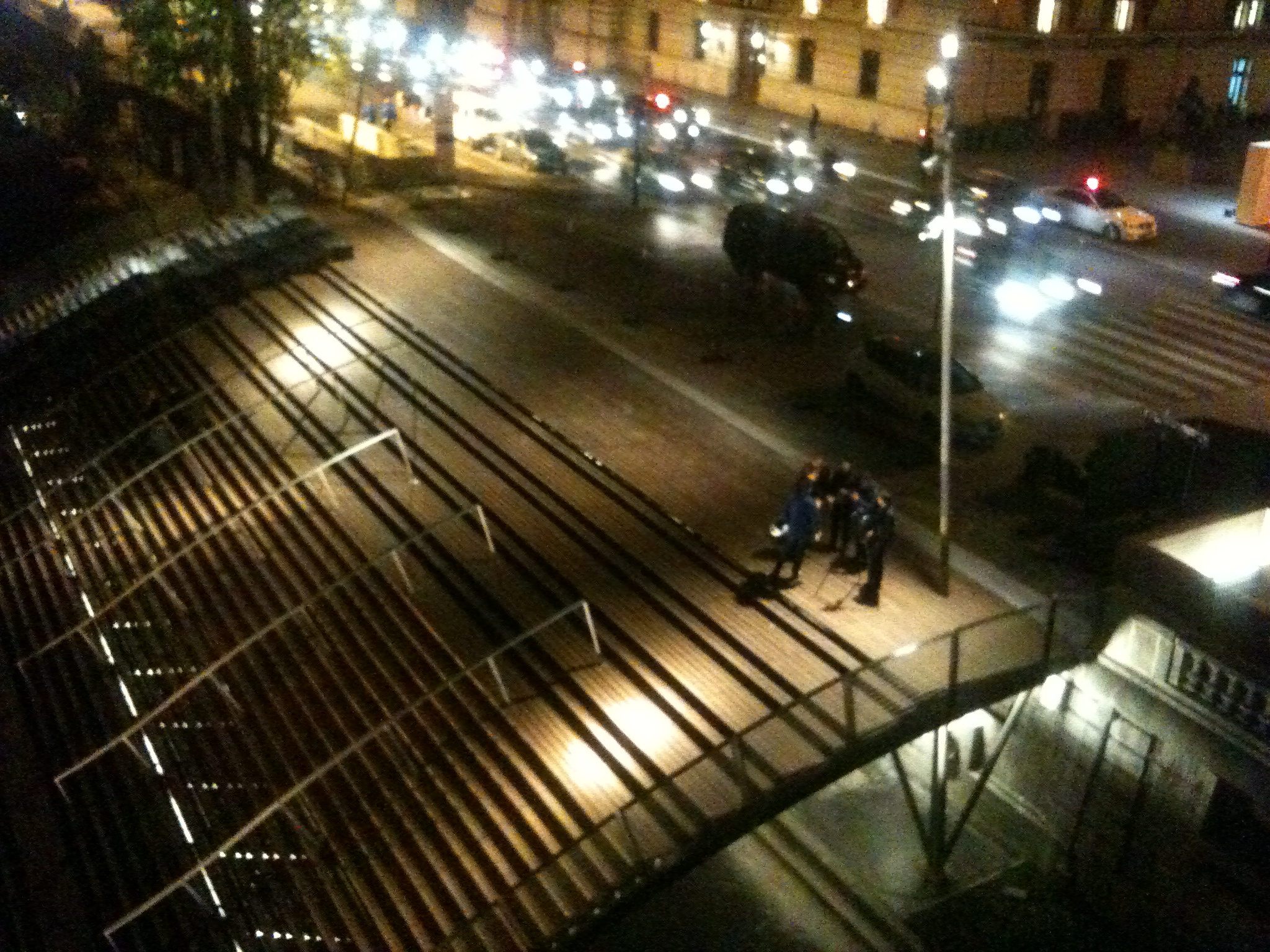

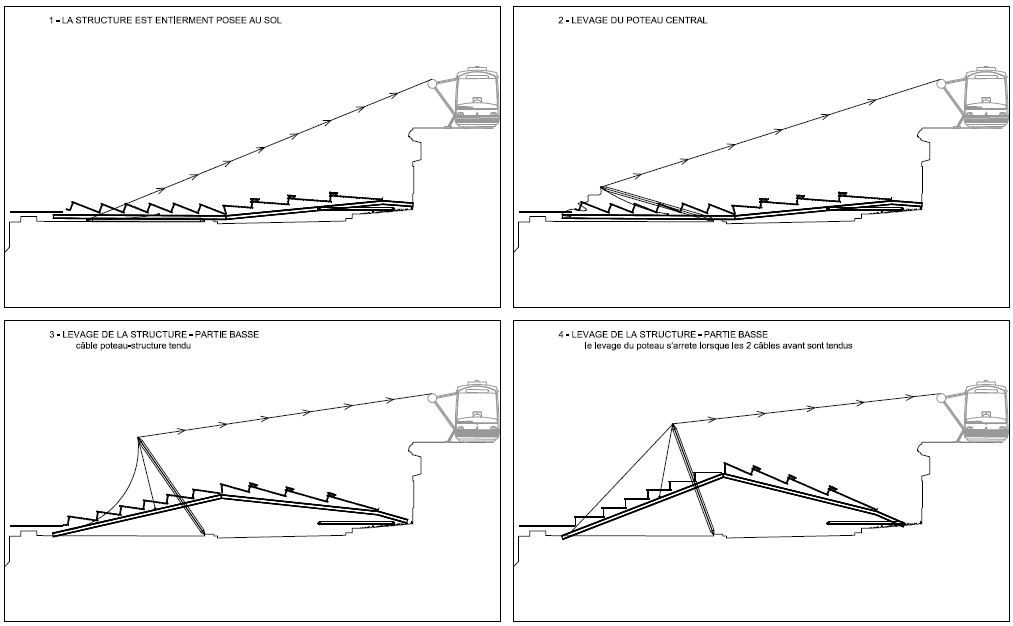

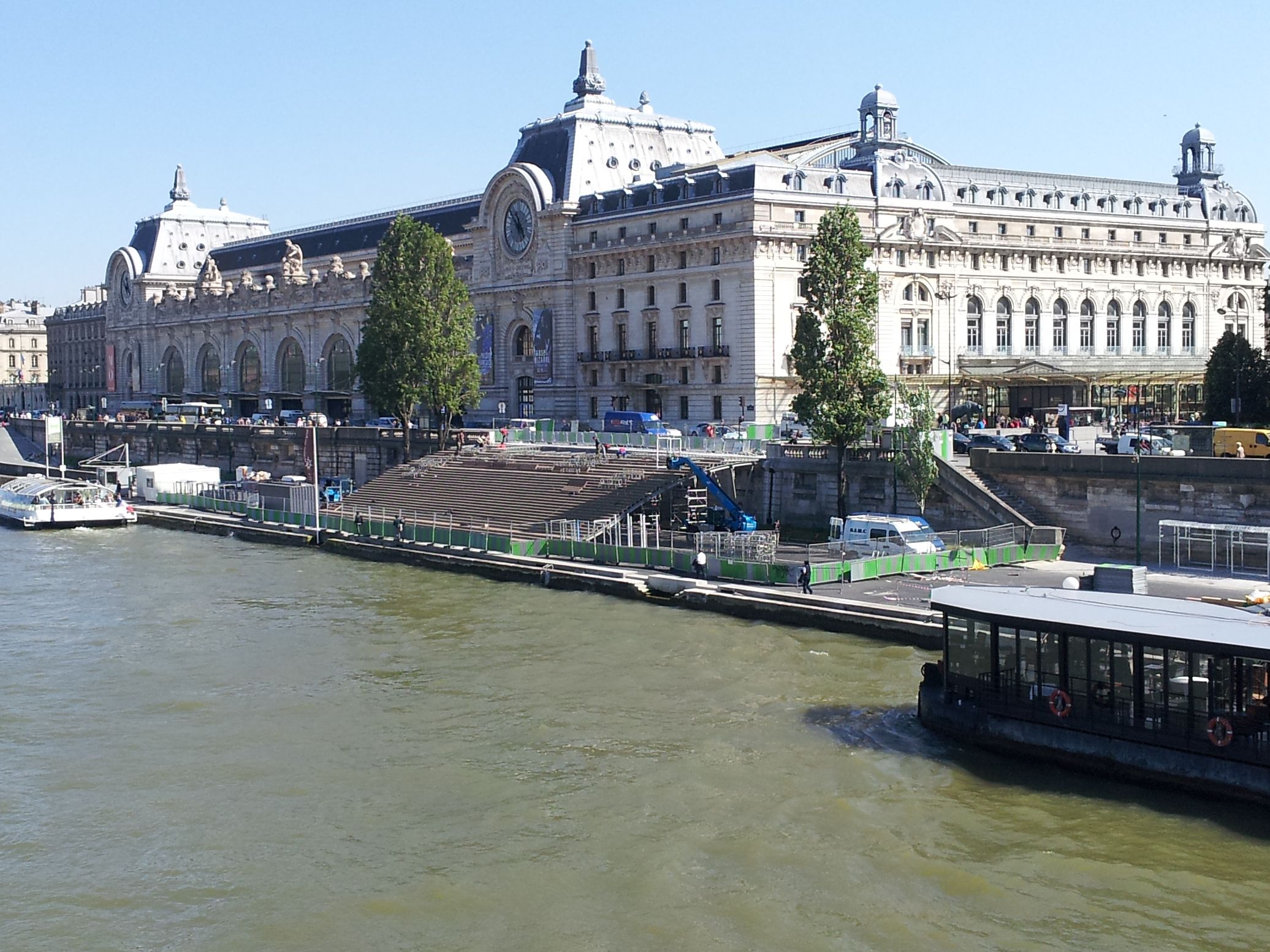

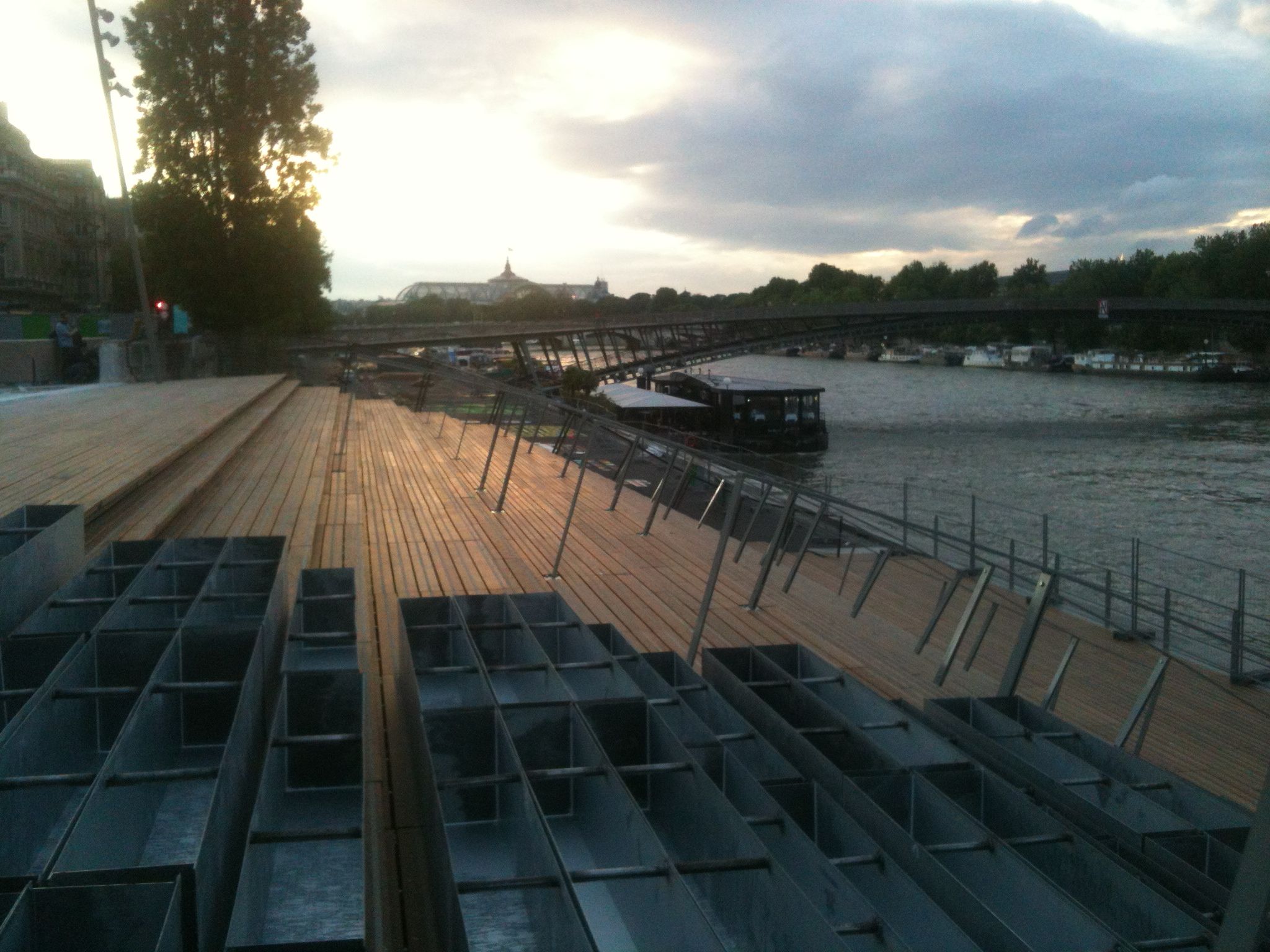

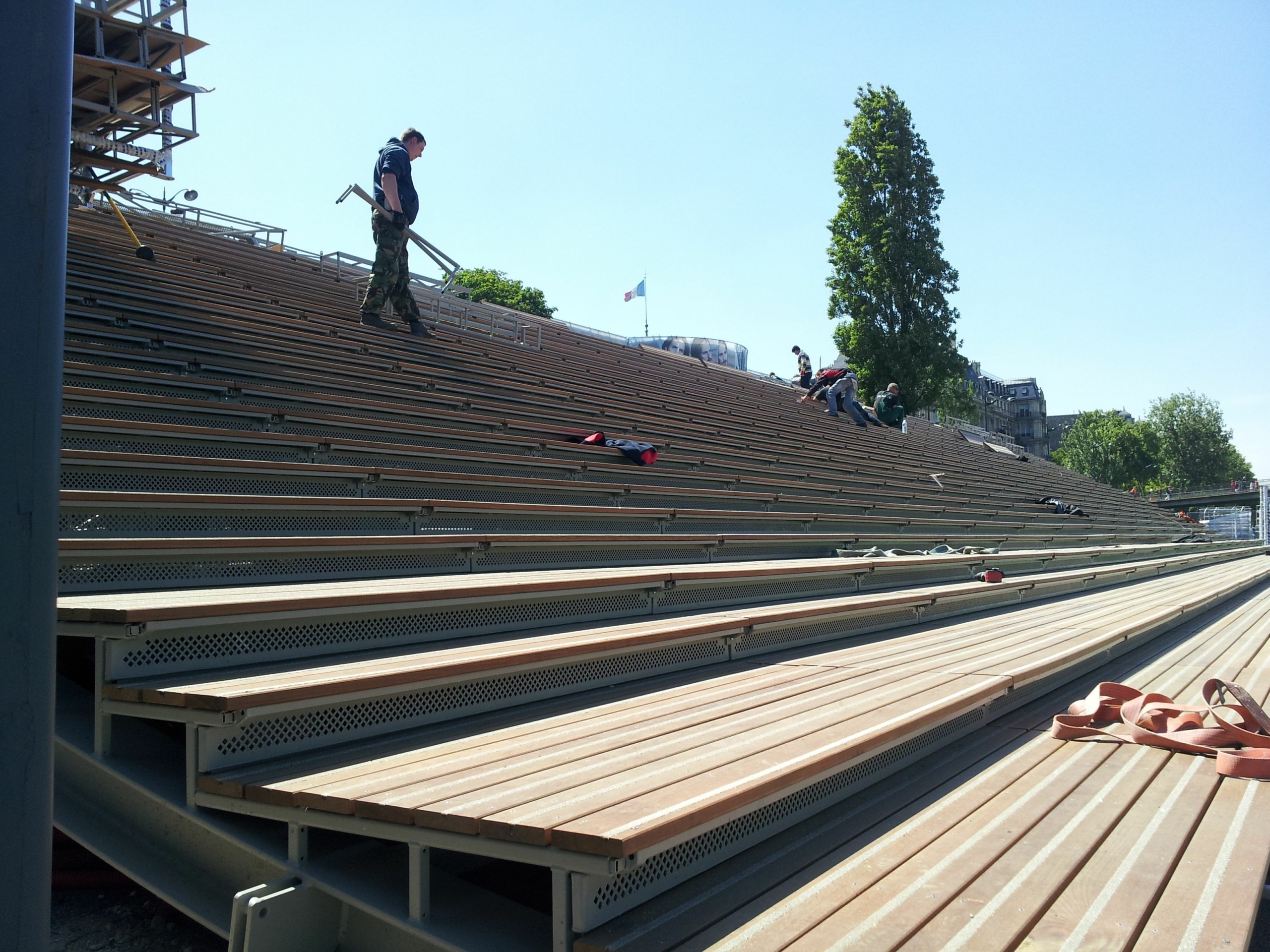

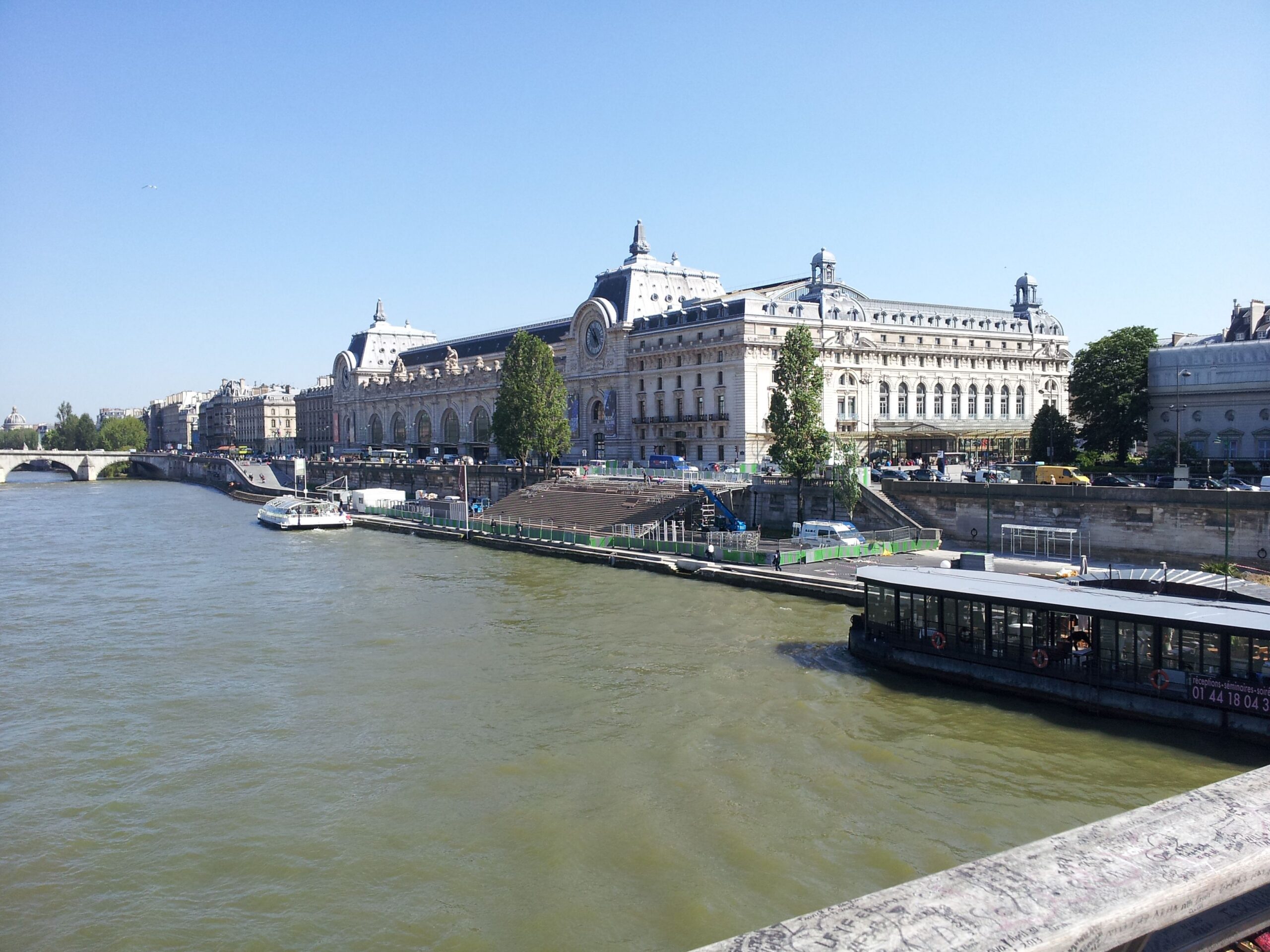

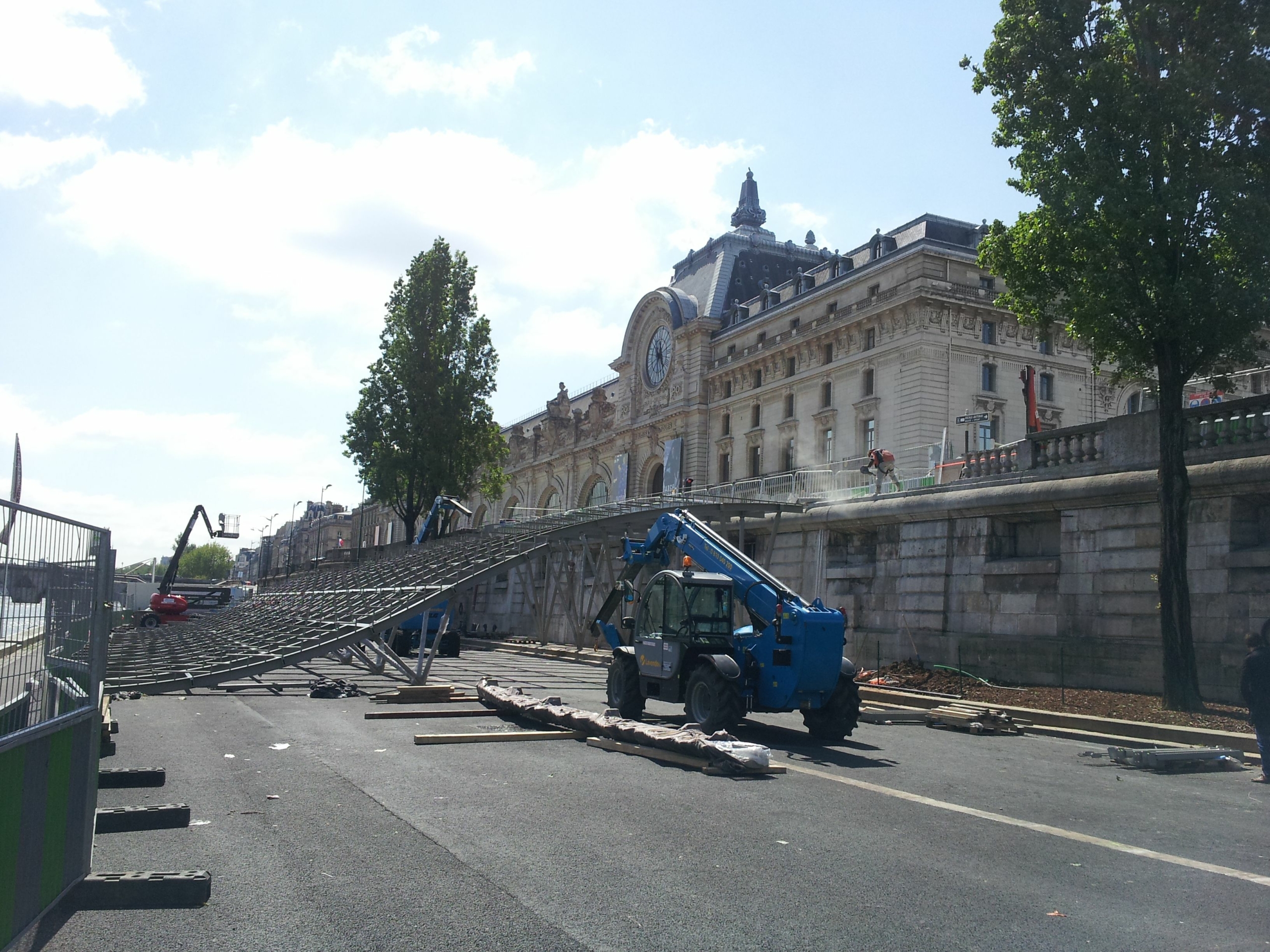

Dans le cadre de l’opération Berges de Seine un grand emmarchement démontable en cas de crue de la Seine avec une structure porteuse metallique et platelage bois permet de relier le parvis du musée d’Orsay au quai de la Seine en contrebas.
La largeur est de 34,85m, divisée en 17 trames.

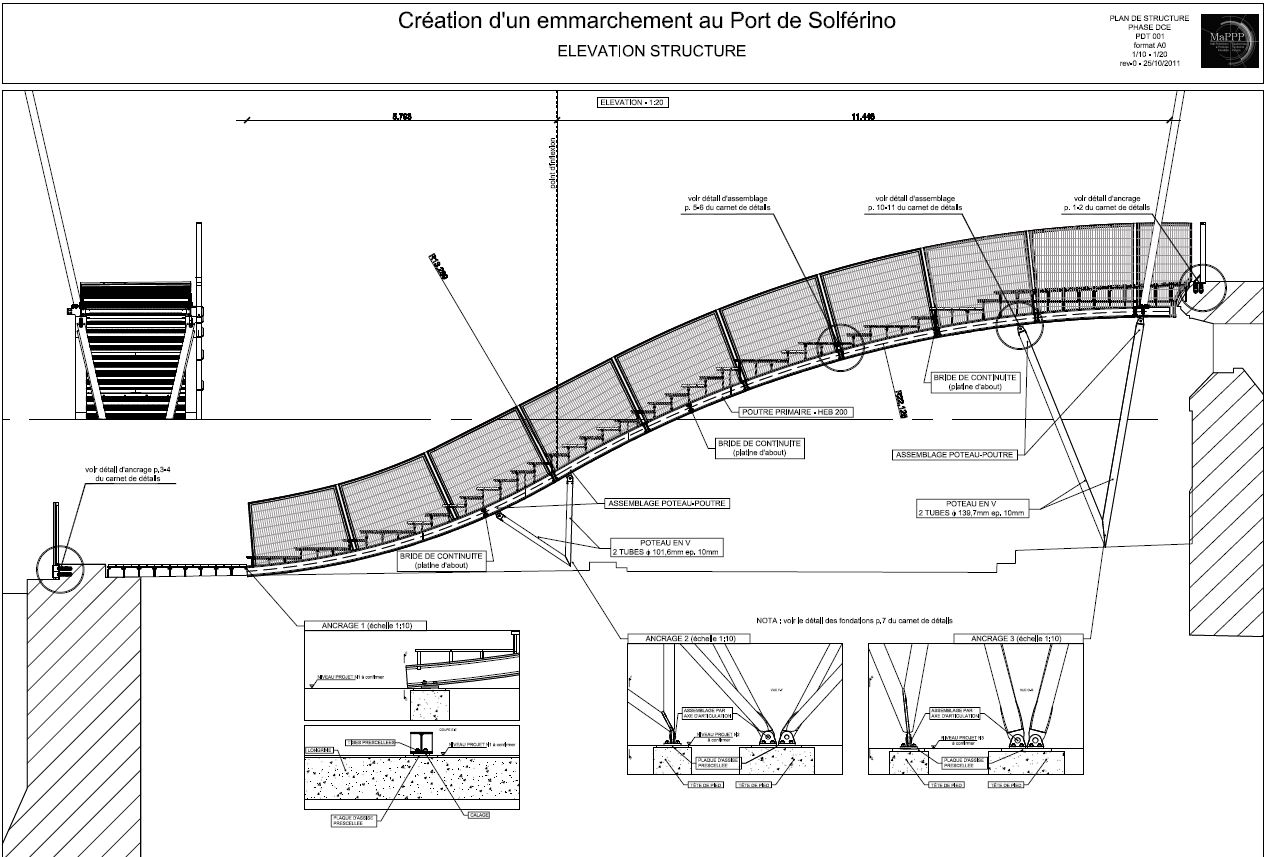

La stabilité transversale est assurée par les portiques (limon + poteaux en V) fonctionnant en arc permettant la finesse de la structure.

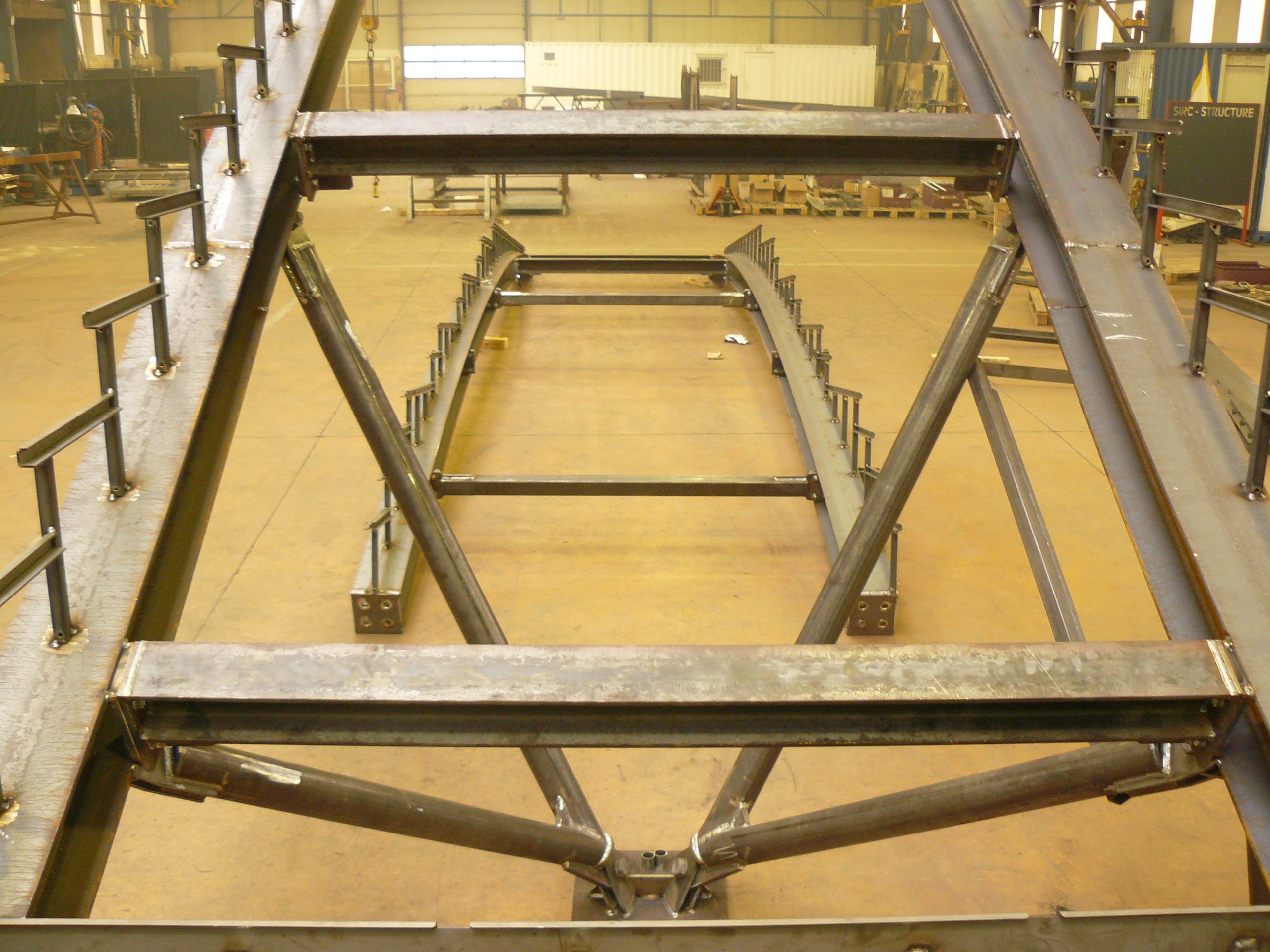

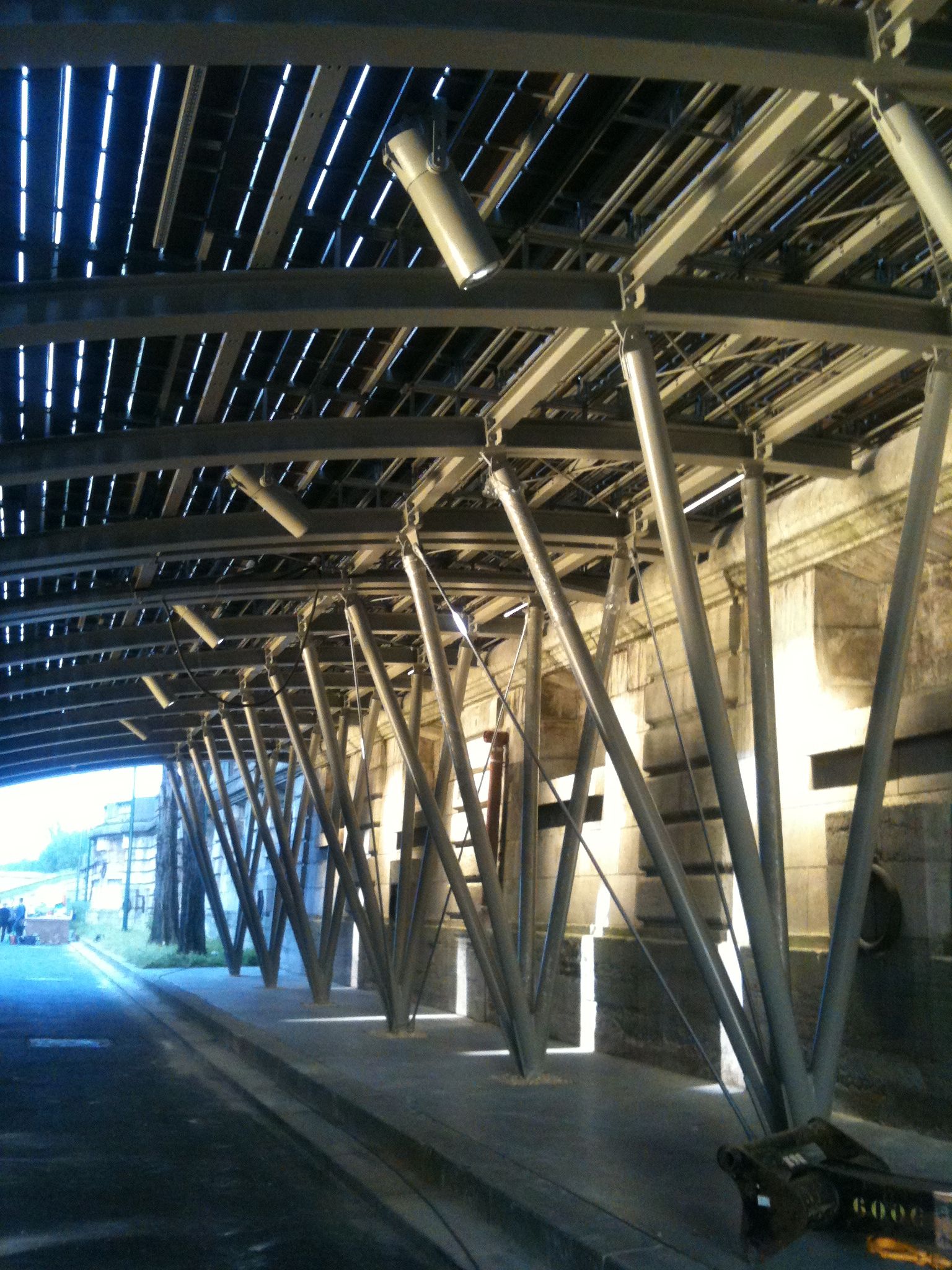

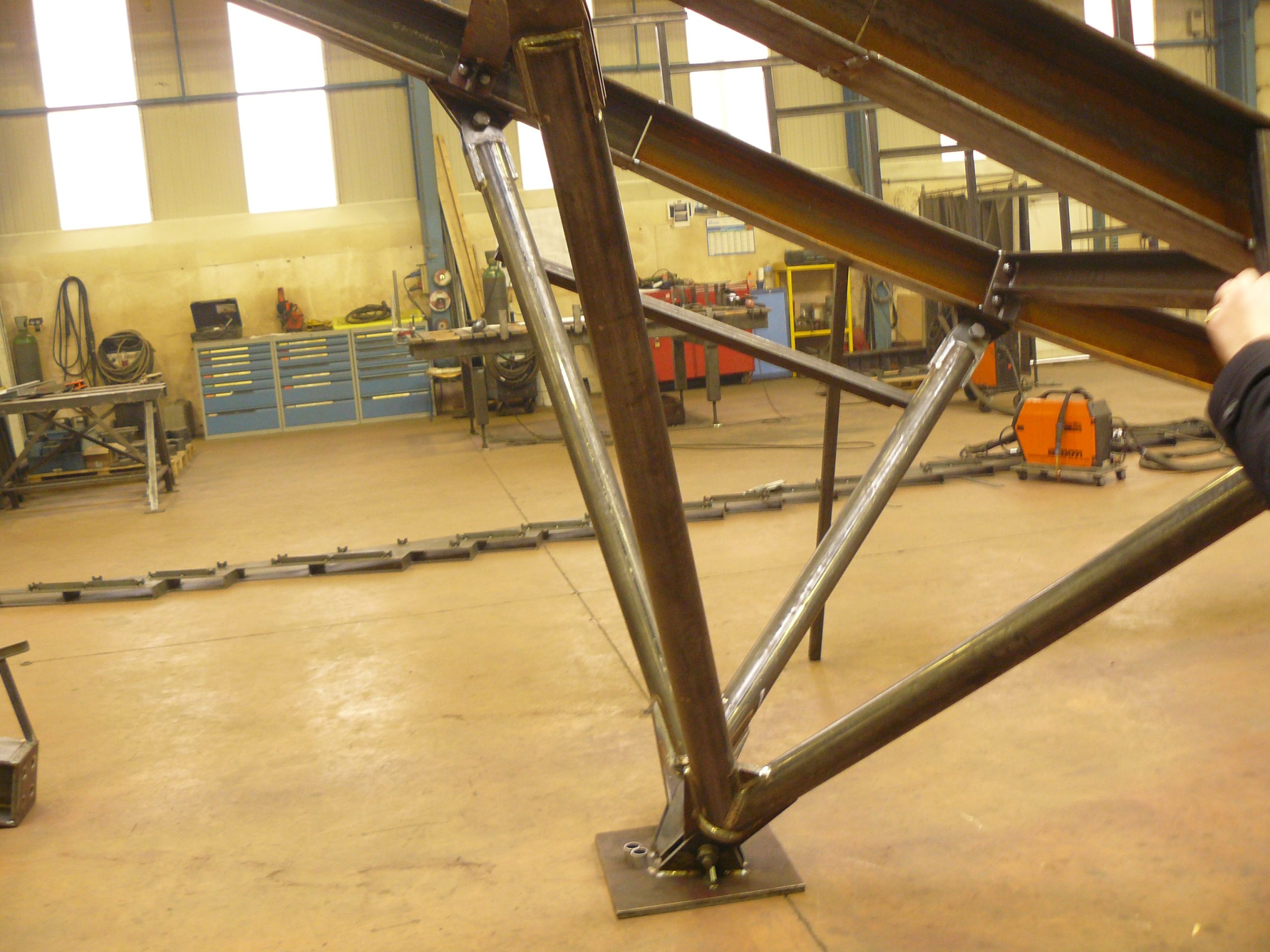

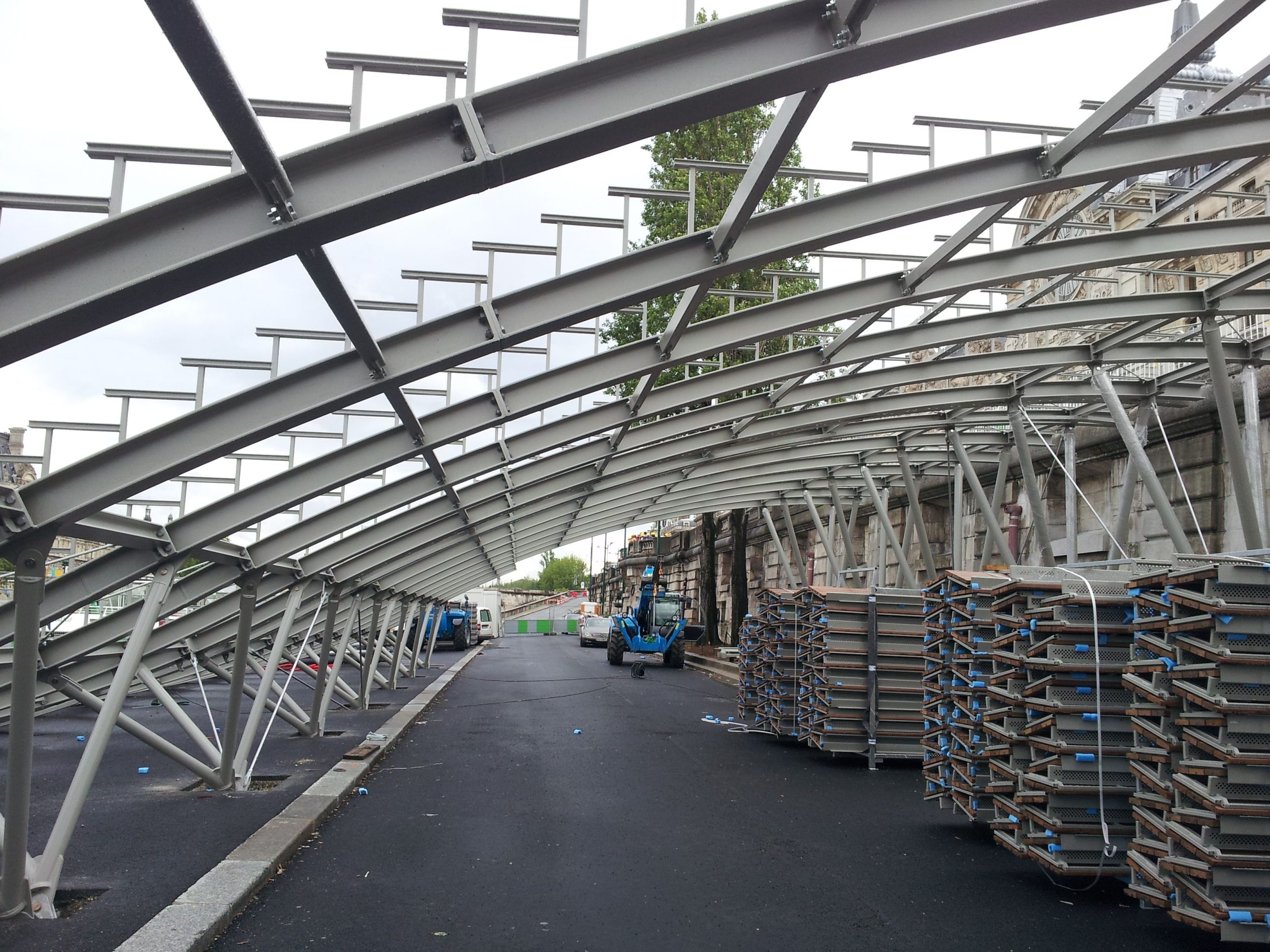

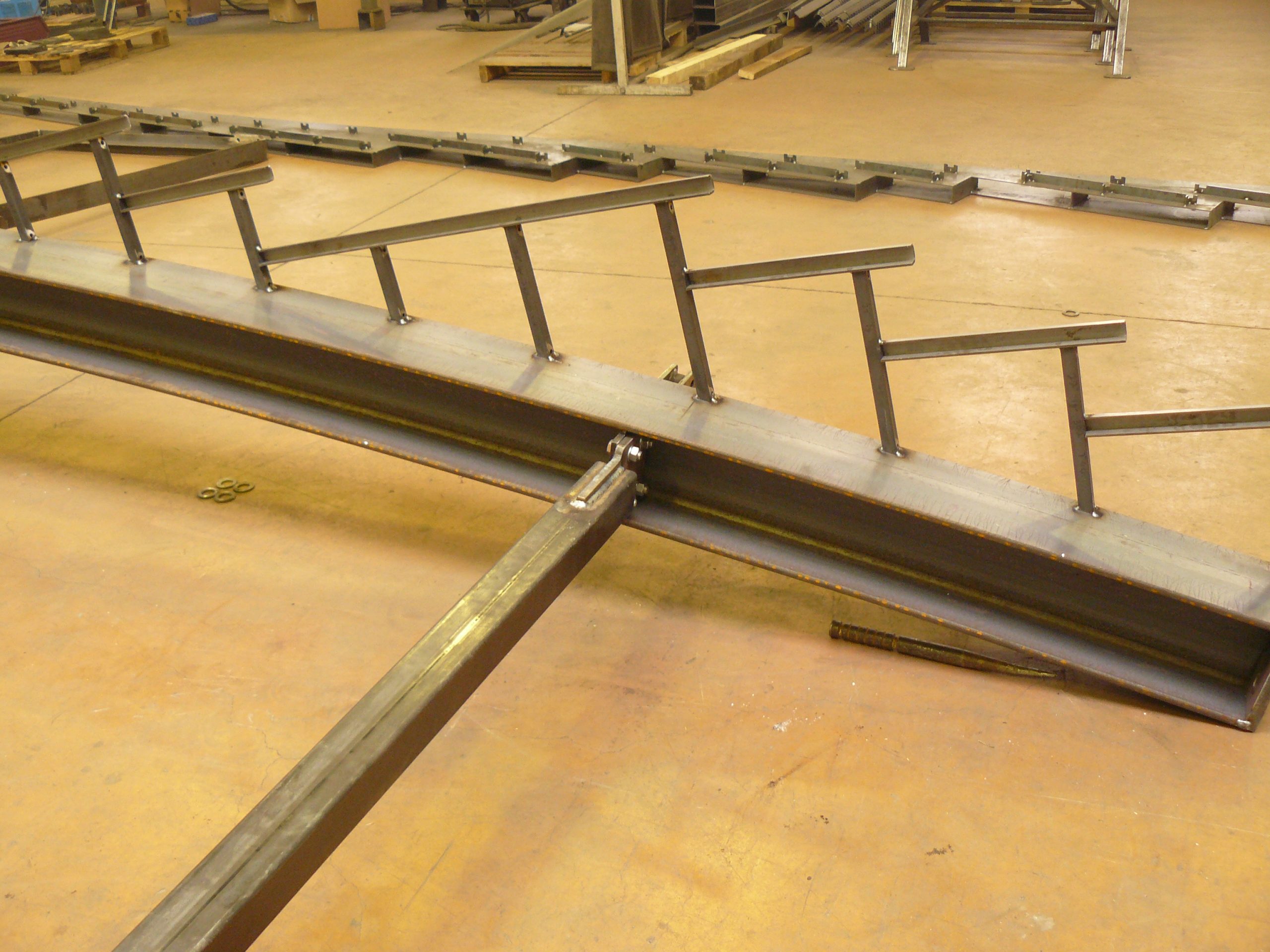

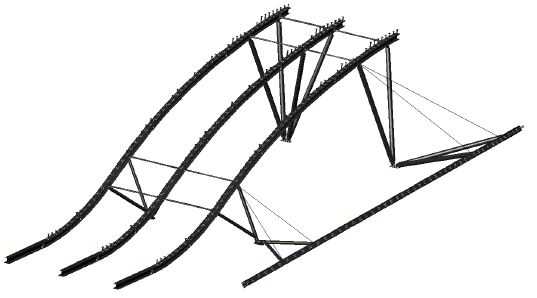

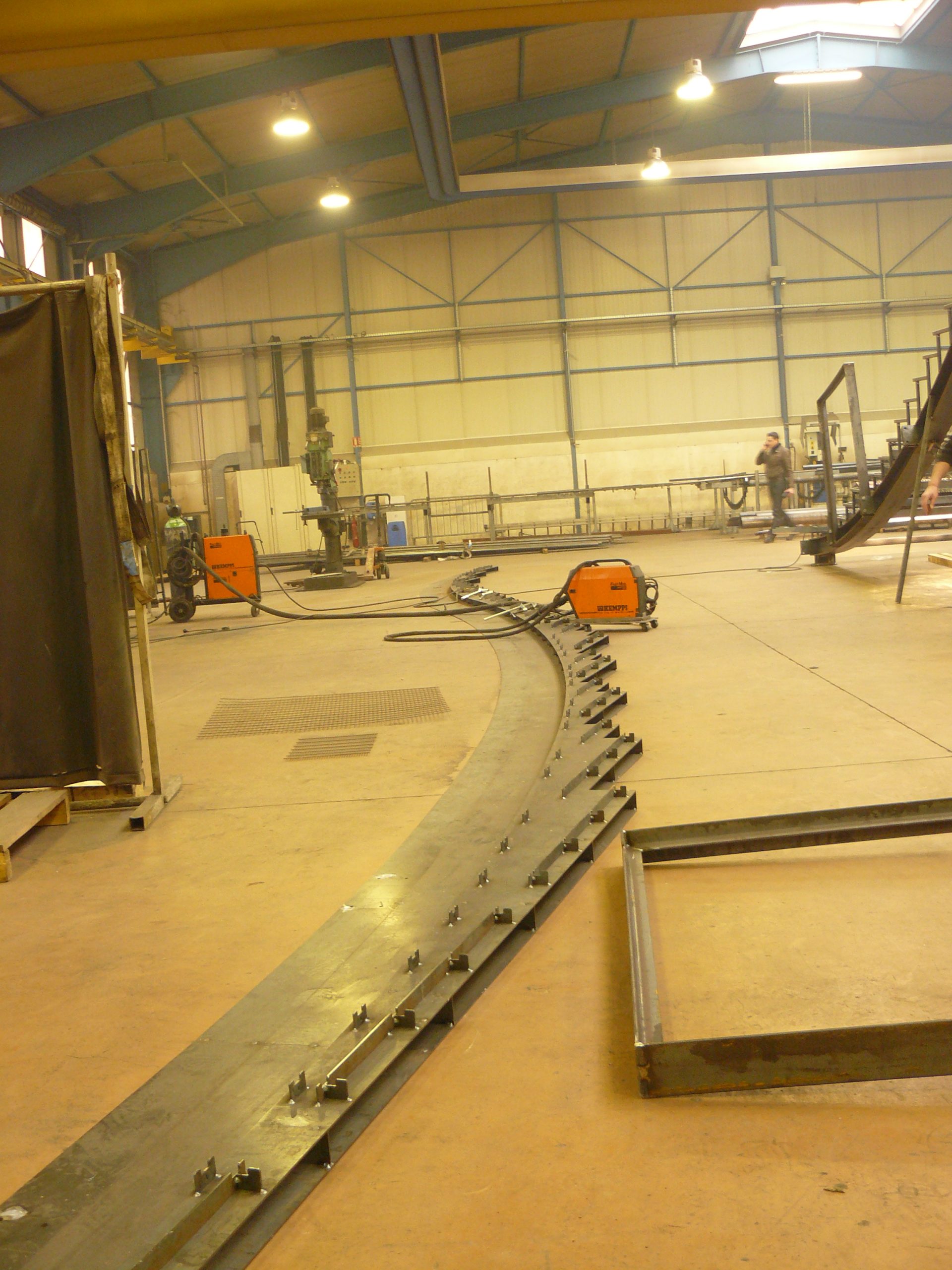

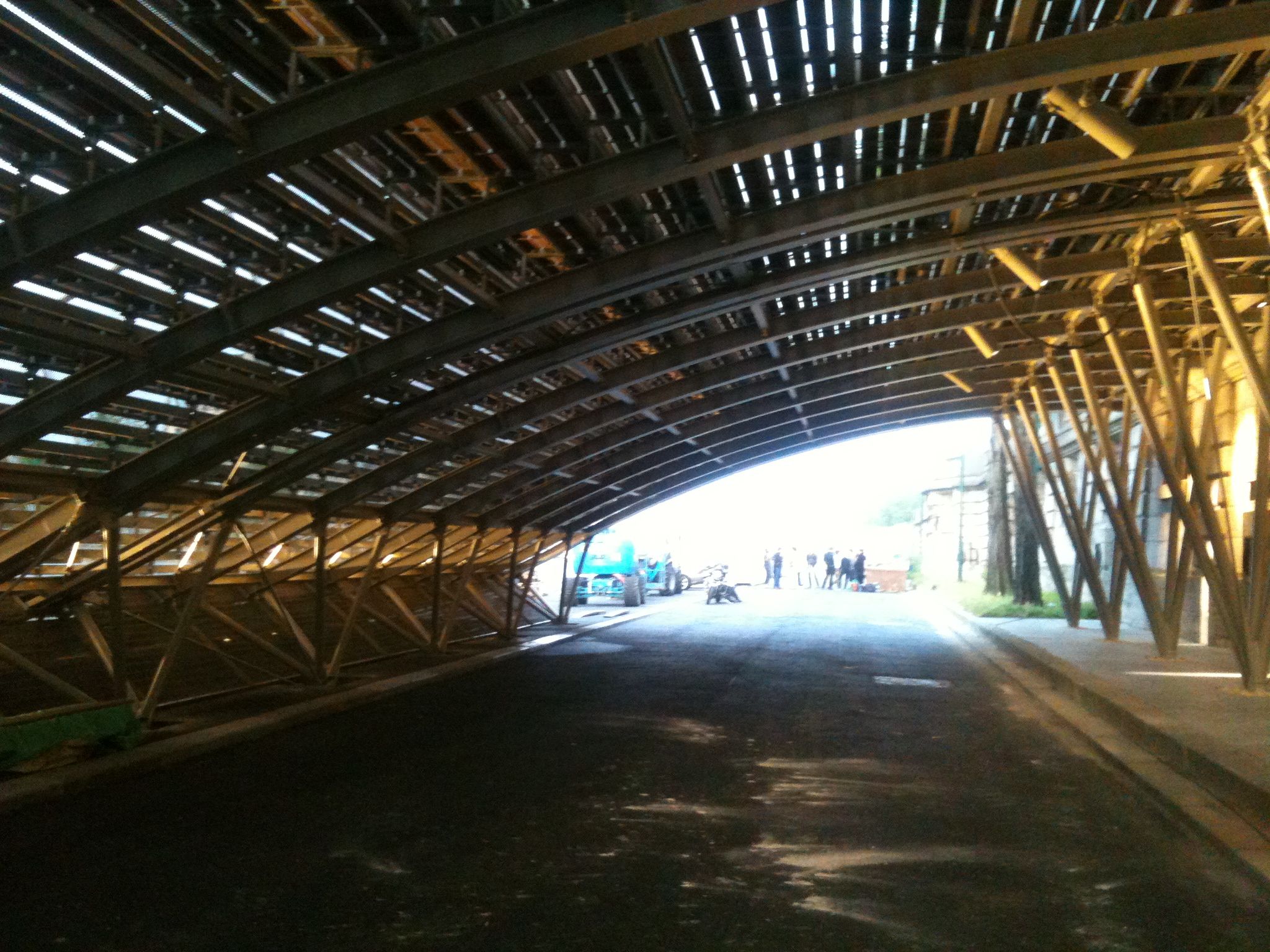

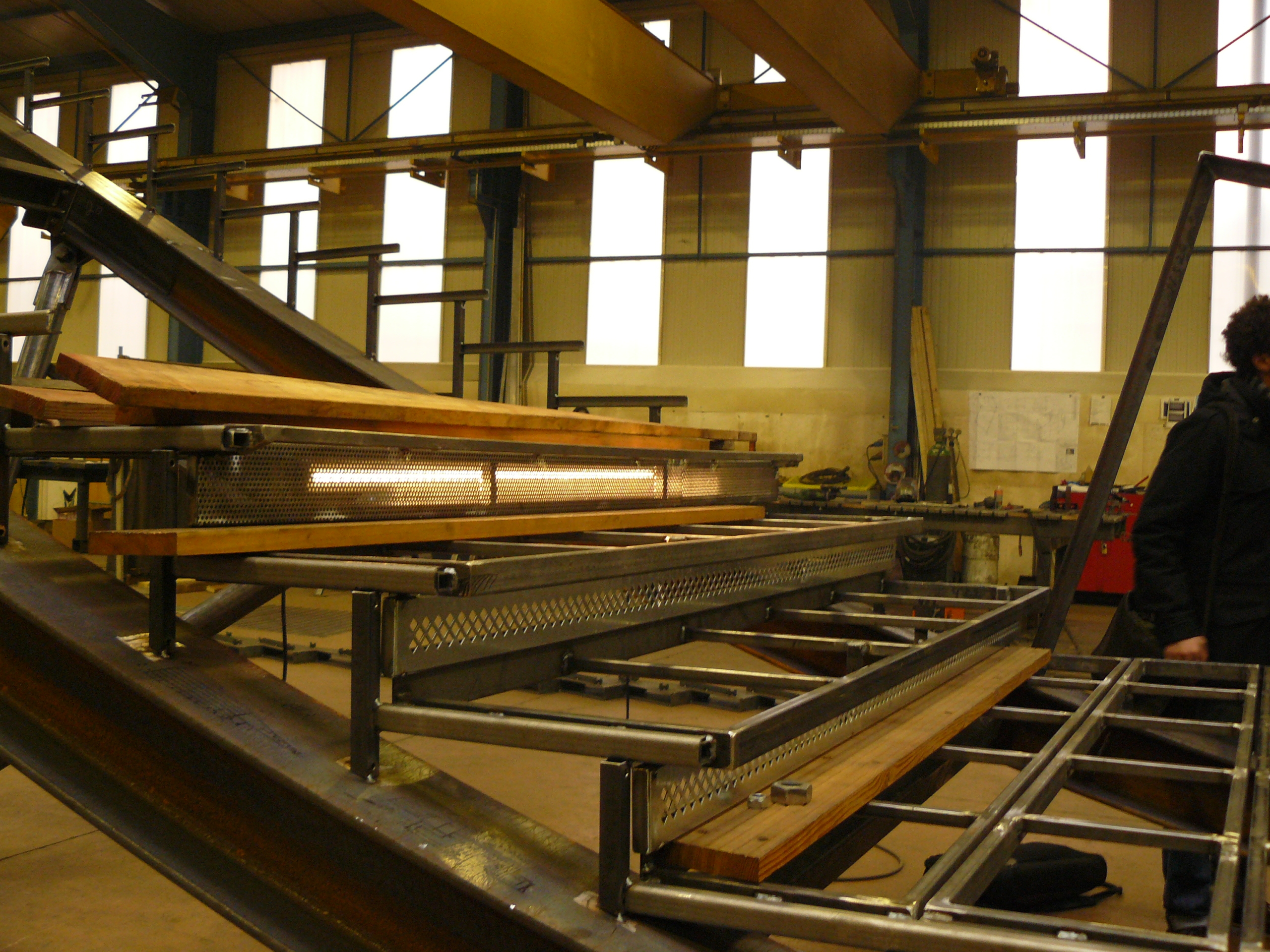

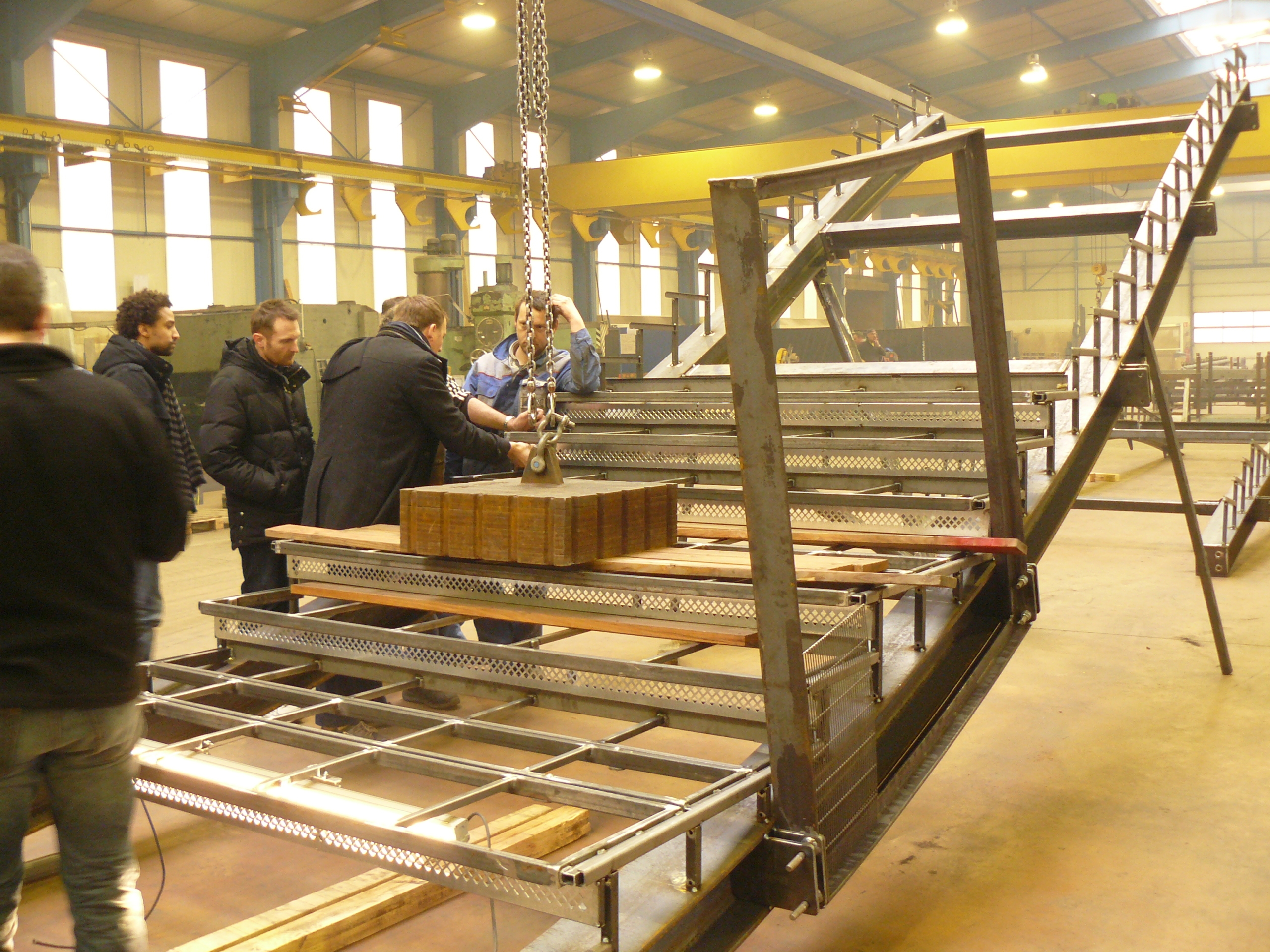

Chaque trame est bordée de 2 limons cintrés, à 2 courbures dans le meme plan avec raccord tangent, portant les cremailleres et reposant chacun sur un appui glissant et 2 poteaux en V. Les poteaux en V se rejoignent 2 à 2 au niveau du sol formant ainsi des quadripodes. Les grands quadripodes se situent coté musée d’Orsay.
video : https://www.youtube.com/watch?v=khzS4VWMyPE
