Nous étions chargés des études mécaniques du support des lignes électriques pour une nouvelle ligne aérienne électrique très haute tension 400 kV avec notre groupement NIMOS-CEGELEC-MAP3. Nous avons fait les études de conception pour la partie mécanique de la phase Esquisse jusqu'au niveau de plans guide d'exécution avec plans détaillés, notes de calculs et métrés détaillés.

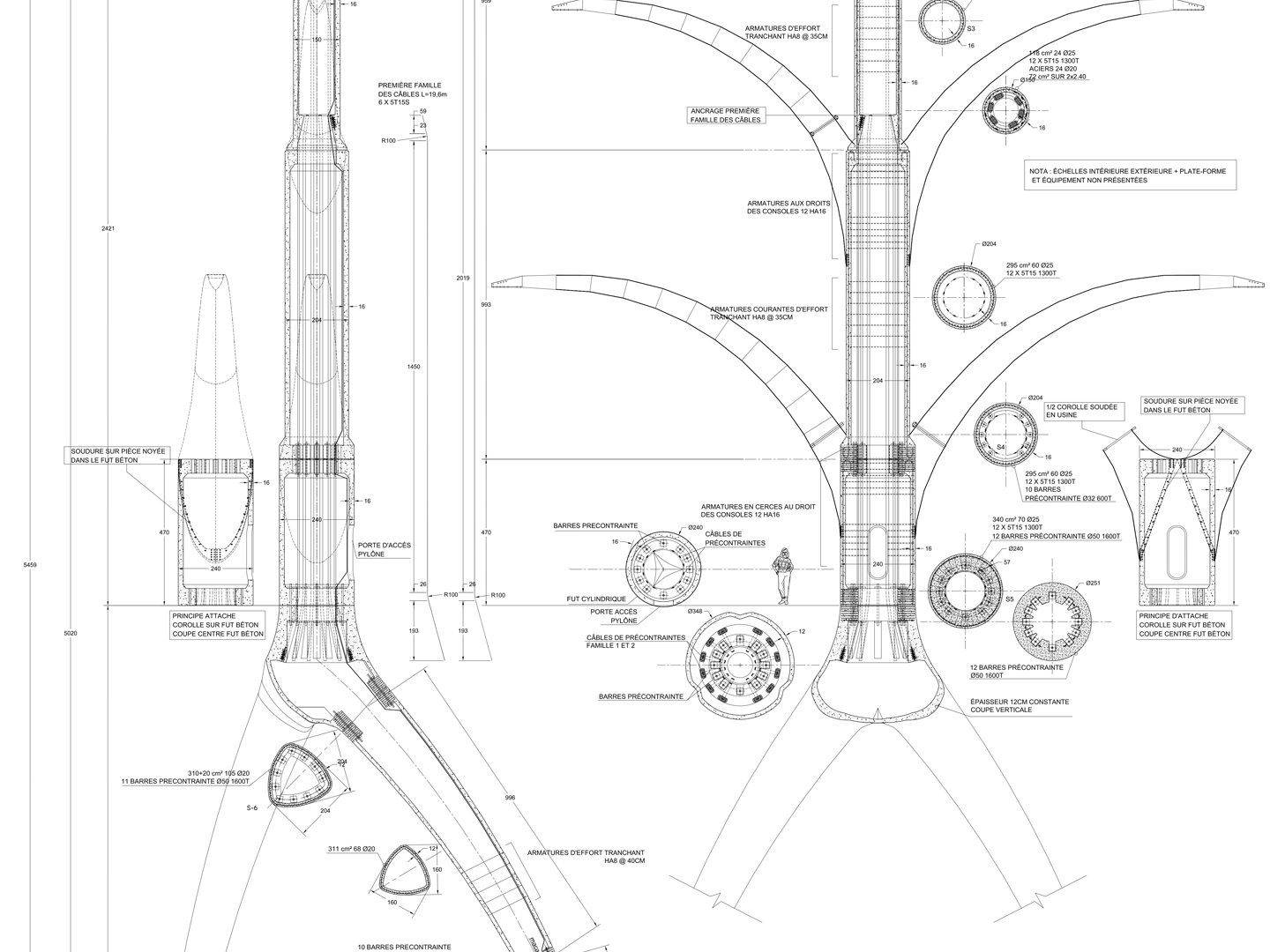

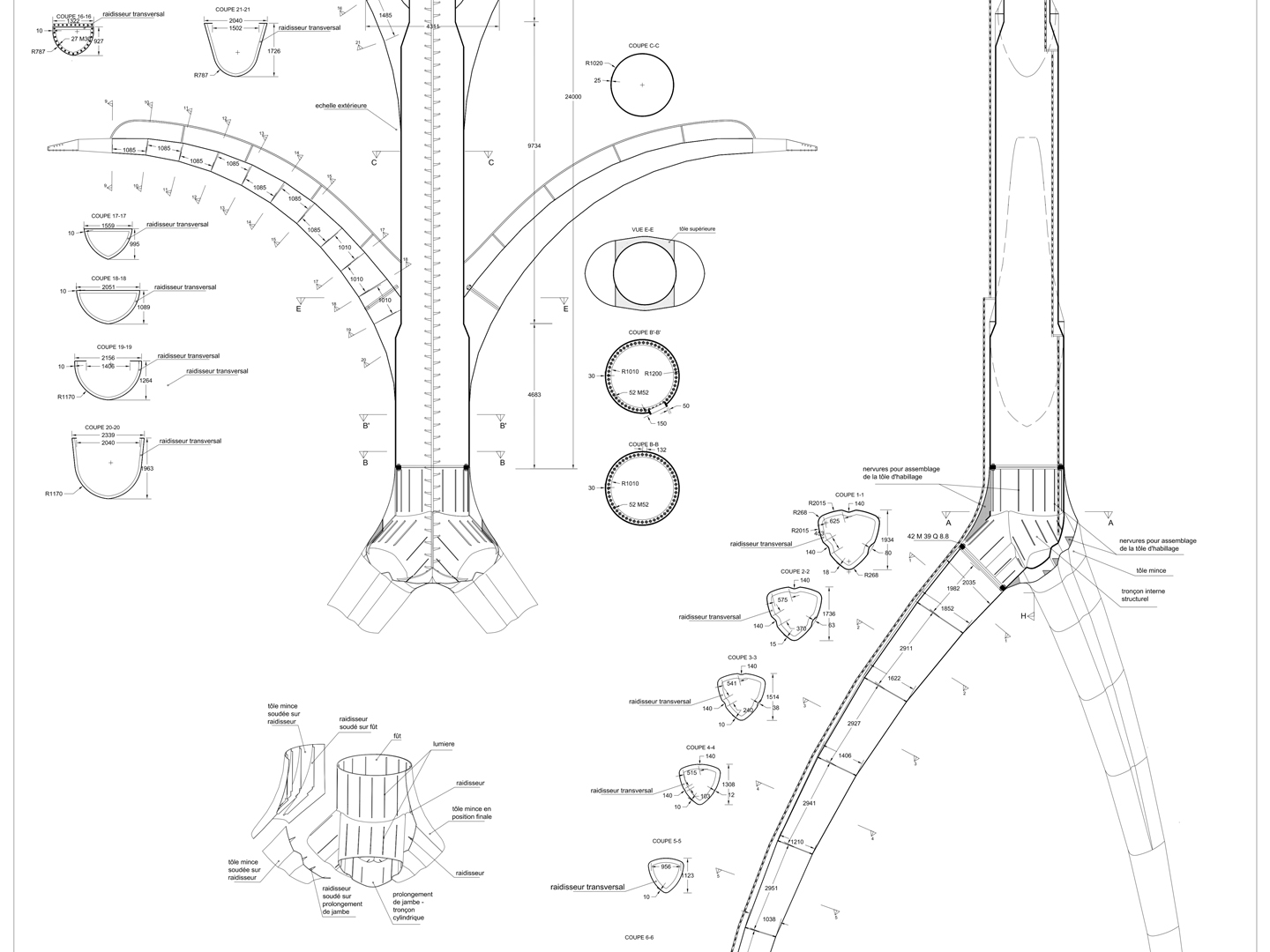

Notre concept est un nouveau type de pylône en béton à très hautes performances de grande hauteur 52 m basé sur un design original composé d'un tripode a arcs courbes et d'un fut vertical conique, fondé sur des fondations spéciales creuses raidies et lestées en béton préfabriqué.

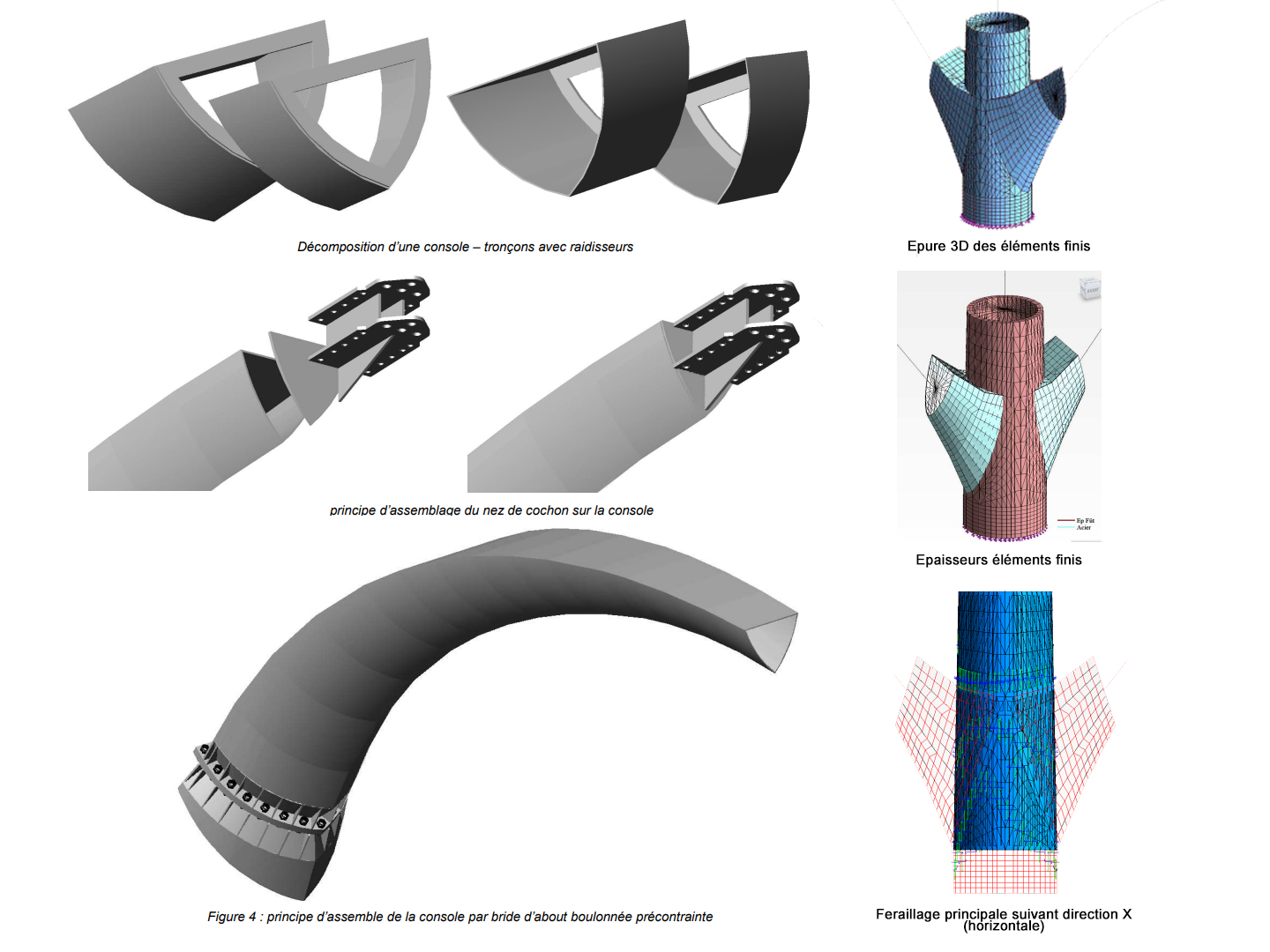

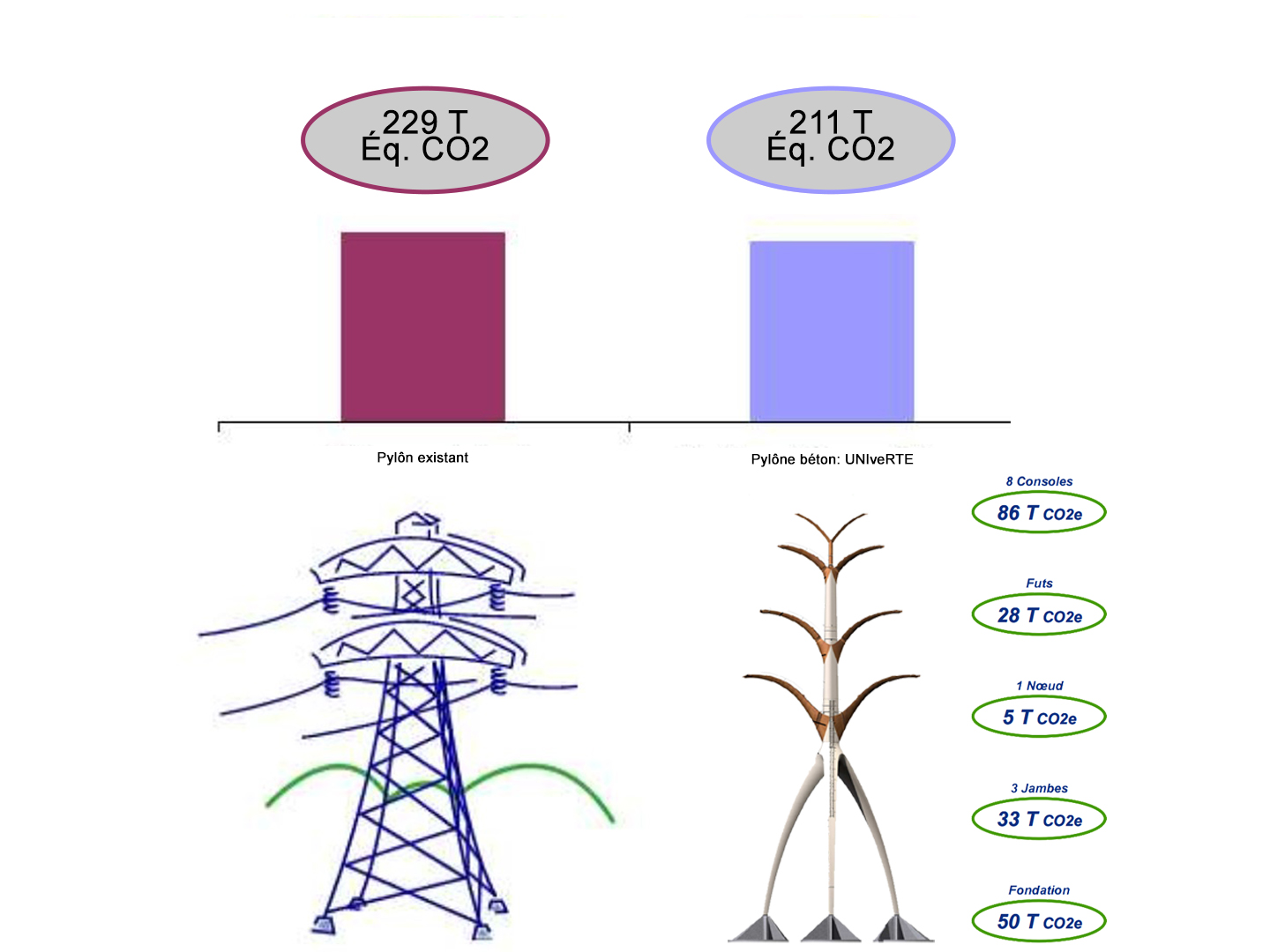

L’impact carbone est faible et proche de l’optimum technique qu’est le pylône treillis métallique standard. Les supports des armements électriques sont conçus en acier de type corten en se basant sur une technique de chaudronnerie avec des sections variables à parois triangulaires cintrées.
L'ensemble de l'ouvrage est développable en série industrielle avec une mise en œuvre basée sur une préfabrication totale et des techniques d'assemblage spéciales sur site.
La conception est innovante par le dessin de la structure et par l'usage de béton à hautes performances garantissant la très grande durabilité de 100 ans pour un support de ligne THT.
Maître d'ouvrage : RTE
Groupement : Nimos Design, Cegelec, MaP3
Mandataire en phase études de détail : MaP3
Etudes CFD pour analyse au vent : MaP3 fluides
Matériaux : Béton à hautes performances B90 préfabriqué en voussoirs creux, précontrainte par post tension à base de gaines plates, consoles en acier type Corten
